Технические характеристики
Технические характеристики:

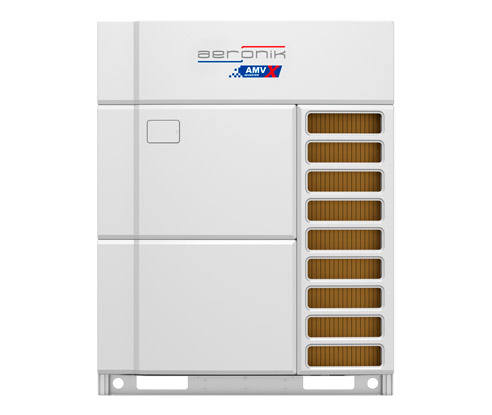

Модульный наружный блок: AMV-680WM/B-X(P)
Производительность холод/тепло: 68.0/76.0 кВт
Потребляемая мощность холод/тепло: 20.50/21.11 кВт
Электропитание: 380~415/3/50 В/Ф/Гц
EER/COP: 3.32/3.60
Расход воздуха: 16500 м3/ч
Звуковое давление: 66 Дб(А)
Габаритные размеры (ШхГхВ): 1340х775х1690 мм
Вес блока нетто: 325 кг
Макс/мин ток: 46.1/50.0 А
Подсоединение трубопроводов газ/жидкость: 1 1/8 / 5/8 дюйма
Макс. кол-во внутренних блоков: 39 шт
Хладагент R410a: 7.8 кг
Преимущества:
AMV-X - инновационный дизайн
VRF-системы на базе AMV-X с тепловым насосом являются лучшим решением для коммерческого использования.
Расширенный диапазон эксплуатации
Наружные блоки AMV-X надежно работают в диапазоне от –25 °C до +52 °C, обеспечивая комфортное кондиционирование и в холодную, и в жаркую погоду. Рабочая температура окружающей среды для режима охлаждения может достигать -15 °C.
Примечание: Охлаждение при температуре -15 ~-5 °C является условным. Пожалуйста, обратитесь к нашим инженерам за дополнительной информацией. При обычных условиях рабочая температура окружающей среды для охлаждения составляет -5 °C.
Увеличенный теплообменник наружного блока G-типа
G-форма придаётся теплообменнику за одну операцию формования. Общая длина составляет 3600 мм, площадь теплооб-
мена увеличена на 15%.
Высокоэффективный теплообменник
Гофрированные, близко установленные рёбра теплообменника.
в– Общая эффективность теплообмена выше.
в– Меньшее сечение ребер, усиленная коррозионная стойкость.
в– Гофрированная гидрофильная конструкция, более легкая разморозка
Высокоэффективная многорядная конструкция труб малого диаметра, улучшающая коэффициент теплообмена.
Теплообменник наружного блока разделен на 2 разные зоны. Верхний и нижний уровни имеют различные капиллярные трубки. Таким образом повышается эффективность теплообмена.
Новая конструкция компрессора сверхбольшого объёма
Использование сверхбольшого компрессора, объёмом 98 см3. Уменьшено количество компрессоров, используемых для получения той же холодопроизводительности, что позволяет повысить энергоэффективность и надежность системы.
Использование компрессоров разной производительности
В некоторых установках используется специально рассчитанное сочетание компрессора большой производительности и компрессора малой производительности, что повышает точность регулирования на 45% по сравнению с применением двух компрессоров одинаковой производительности.
Высокая производительность
Компрессор, рассчитанный на работу при низких температурах окружающей среды за счёт применения технологии EVI, разработан в соответствии с характеристиками каждого базового наружного блока. Идеально подобран для достижения максимальной производительности. Энергоэффективность холодопроизводительности увеличилась на 10%, теплопроизводительность при работе в условиях низких температурах окружающей среды увеличилась на 30%.
1.Усовершенствованная технология впрыска пара - EVI улучшает производительность системы, расширяет диапазон работы, увеличивает скорость нагрева.
2.Прямой впрыск из линии нагнетания. Предварительный нагрев на входе порта всасывания, высокий объёмный КПД.
3.Конструкция клапана сброса давления. Повышение энергоэффективности при частичной нагрузке, адаптация к условиям работы с переменной степенью сжатия, улучшение
рабочих характеристик компрессора.
4.Оптимизированная асимметричная форма спирали. Снижена утечка хладагента за счёт усовершенствованной формы спирали и её более равномерной, исключающей паразитные завихрения работы за счёт применения активного сетевого фильтра (APF).
5.Подшипники повышенной надёжности. Внедрение полноценных подшипников скольжения для обеспечения высокой надежности при сниженном уровне шума.
6.Мотор с сосредоточенной обмоткой вставного типа. Сосредоточенная обмотка вставного типа, уменьшает расход меди, повышает КПД и понижает рабочий ток.
Бесступенчатая работа с переменными частотами в интервале 0-420Гц обеспечивает более широкий диапазон мощностей.
7.Объемные шестеренчатые масляные насосы. Повышение энергоэффективности при частичной нагрузке, адаптация к условиям работы с переменной степенью сжатия,
улучшение рабочих характеристик компрессора.
8. Динамический баланс масла. Труба для балансировки масла для достижения параллельного динамического баланса масла компрессора, обеспечивает надежность работы нескольких компрессоров параллельно. Бренд Hitachi, запатентована.
9.Внутренняя структура циркуляции масла. Внутренняя циркуляция смазочного масла снижает потери при перегреве, снижает степень разбрызгивания масла и повышает эффективность и надежность.
Эффективная низкотемпературная система EVI - технология управления Multi EEV
EEV – электронный расширительный вентиль.
Применяются три расширительных вентиля двух конструктивных видов:
а) вентиль переохладителя
б) впрыск пара непосредственно в компрессор
Благодаря им происходит более согласованная работа между наружным и внутренними блоками. В больших системах, начиная с 730 мы имеем уже пять вентилей так же двух типов:
в– Электронный расширительный вентиль нагрева основной (стоит непосредственно перед конденсатором) с очень тонкой регулировкой в 3000 импульсов до полного открытия.
в– Два вентиля с быстрой реакцией на изменения в контуре на 480 импульсов до полного открытия:
в– Вентиль верхнего нагрева
в– Вентиль верхнего нагрева
в– Вентиль переохладителя
в– Впрыск пара 1-й компрессор
в– Впрыск пара 2-й компрессор
Инверторный электродвигатель вентилятора постоянного тока
Применяется инверторный двигатель постоянного тока с использованием большой обратной электродвижущей силы для осуществления плавной регулировки скорости вращения изменением частоты в пределах 5 ~ 65Гц с точностью 1Гц, с низким рабочим током, потреблением двигателя и высоким КПД.
Улучшенное управление впрыском пара с двумя EEV
в– 3000 импульсов, точная регулировка, более широкий диапазон регулирования, более стабильная работа
в– Двухкомпрессорная система для гибкого распределения объема перегретого пара между компрессорами для максимального увеличения энтальпии
в– Пластинчатый экономайзер, повышенная эффективность теплообмена.
